English十字板剪切儀
我要詢價
十字板剪切儀（3m）是一種在工程現場直接測試粘土不排水抗剪強度的土工測試儀器。本套儀器測試深度可達3m，量程0～260kPa，精度優于10%。測試方式：人工壓入土層，扭轉測試。
一、主要技術指標
1、十字板規格:12.7mm(直徑)×25.4mm(高度)、25.4mm(直徑)×50.8mm(高度)以及38.1(直徑)×76.2mm(高度)，亦可按用戶需求定制尺寸；
2、扭矩傳感器：0-30N·m，精度0.3%F.S，分辨率0.1N·m，可按用戶需求配置量程；
3、剪切速率：0.01～180度/min，無級變速；
4、采集處理軟件支持win8/10操作系統，全自動采集和控制，數據可導出到excel文件，繪制不同深度土樣的抗剪強度曲線并計算強度值；
5、配備480*270高清液晶觸控屏，實時顯示扭矩、剪切角度等數據，配套觸控按鍵控制運行，可觸控鍵盤控制亦可軟件控制；高速網絡通訊接口與計算機通訊；數據實時存儲于采集器，可脫機運行。
二、組成儀器包括：1只扭力計、6 根延長桿、4 只不同尺寸的十字板頭、1 只板頭桿和輔助扳手3 只。
1、扭力計：扭力計是土體抗剪強度測量裝置，測量十字板頭在土體中剪切扭轉時的土體抵抗力，從而獲得被測土體的抗剪強度。
2、延長桿：延長桿用于連接十字板頭和扭力計，延長桿共有6 根，直徑Φ10mm，長度500mm，6 根延長桿首尾相連后的可達3m。
3、十字板板頭：共有4 種尺寸，以適應對不同抗剪強度土體的測試。
三、特點：
1、室內電調十字板剪切儀標定（扭矩傳感器標定）繪制百分表（扭力彈簧變形）與扭矩關系曲線，確定扭矩系數。
2、十字板剪切試驗。
3、試驗土樣制備要求。
（1）擾動土的制備中，建立不同含水率與十字板強度，或?qū)_動土制備后在固結壓力（排水固結后進行剪切，所謂CU試驗）作用下進行剪切。
（2）原狀樣試驗，當十字板插入取樣管中進行測試時，取樣管的直徑宜108，高度200，也可500的薄壁取樣管，這樣可以在一個取樣中進行多點平行試驗。注：108薄壁原狀取樣管是國內國際標準，擾動程度小。
?。?）室內十字板也有袖珍式十字板，可以添加一句袖珍十字板。
?。?）成果報告中應繪制Cu～旋轉角φ°。同一坐標上（原狀土、擾動土兩組曲線）關系曲線。
?。?）當十字板試驗如自動采集時，按順時針方向以6°～12°/min按每秒采集1次的速度進行試驗，即采集頻率為1″。

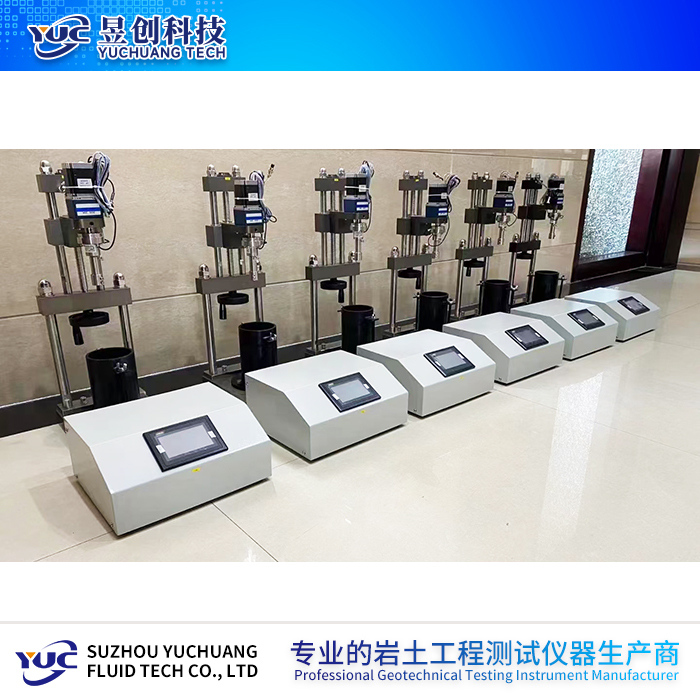

四、組成部分
1、扭矩傳感器:測量范圍0-30N·m。
2、扭力傳動裝置:機架、升降部件、步進電機、聯軸器、以及十字板組成。
3、數顯觸摸屏與數據采集器。
4、控制箱體:開關電源、觸摸屏、電源插座、網口。
5、采集處理軟件一套。
